進口電動執行器的選型指南-德國萊克LIK品牌
發布時間:2022/1/9
進口電動執行器是一種與閥門配套使用的一種控制工具，從字面意思不難看出，該執行器是以電力為驅動，從而達到遠程控制閥門的作用，不用親自過去啟閉閥門，方便的同時又極大地保證了人身的安全。那么在我們在購買電動執行器的時候，應該如何選擇呢？下面我們一起來看看電動執行器的選型吧！
一、根據閥門類型選擇電動執行器
閥門的種類相當多，工作原理也不太一樣，一般以轉動閥板角度、升降閥板等方式來實現啟閉控制，當與電動執行器配套時首先應根據閥門的類型選擇電動執行器。
1．角行程電動執行器（轉角<360度）
電動執行器輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。
a）直連式電動執行器：是指電動執行器輸出軸與閥桿直連安裝的形式。
b）底座曲柄式電動執行器：是指輸出軸通過曲柄與閥桿連接的形式。
此類電動執行器適用于蝶閥、球閥、旋塞閥等。
2．多回轉電動執行器（轉角>360度）
電動執行器輸出軸的轉動大于一周，即大于360度，一般需多圈才能實現閥門的啟閉過程控制。
此類電動執行器適用于閘閥、截止閥等。
3．直行程（直線運動）
電動執行器輸出軸的運動為直線運動式，不是轉動形式。
此類電動執行器適用于單座調節閥、雙座調節閥等。
二、根據生產工藝控制要求確定電動執行器的控制模式
電動執行器的控制模式一般分為開關型（開環控制）和調節型（閉環控制）兩大類。
1．開關型（開環控制）
開關型電動執行器一般實現對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行精確控制。
特別值得一提的是開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。選型時必需對此做出說明，不然經常會發生在現場安裝時與控制系統沖突等不匹配現像。
a）分體結構（通常稱為普通型）：控制單元與電動執行器分離，電動執行器不能單獨實現對閥門的控制，必需外加控制單元才能實現控制，一般外部采用控制器或控制柜形式進行配套。
b）一體化結構（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程只需輸出相關控制信息就可對其進行操作。
2．調節型（閉環控制）
調節型電動執行器不僅具有開關型一體化結構的功能，它還能對閥門進行精確控制，從而精確調節介質流量。因篇幅有限其工作原理在此不作詳細說明。下面就調節型電動執行器選型時需注明的參數做簡要說明。
a）控制信號類型（電流、電壓）
調節電動執行器控制信號一般有電流信號(4～20mA、0～10mA)或電壓信號(0～5V、1～5V)，選型時需明確其控制信號類型及參數。
b）工作形式（電開型、電關型）
調節型電動執行器工作方式一般為電開型（以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開），另一種為電關型（以4-20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關）。一般情況下選型需明確工作形式，很多產品在出廠后并不能進行修改。
c）失信號保護
失信號保護是指因線路等故障造成控制信號丟失時，電動執行器將控制閥門啟閉到設定的保護值，常見的保護值為全開、全關、保持原位三種情況，且出廠后不易修改。
進口電動執行器一般是用電機驅動減速裝置對閥門進行操作。對于開關型電動閥來說，只有開和關兩個位置，可以通過位置開關對電機的轉停進行控制。而調節型電動閥通過接受到的反饋信號，對流量進行控制，其狀態不止開關，可以停留在任何位置。
進口電動執行器的電源電壓交直流都有。因為使用電機驅動，所以電動閥是慢開慢關型。有的電動閥還有手動方式，在電動執行器出現故障時，可以手動操作。而電磁閥相對結構簡單，其通過線圈得電產生磁力來達到驅動開關閥門的目的。電磁閥屬于快開快關型閥門，其有直動式、先導式和分布直動式。電磁閥主要用來控制液體和氣體，如用來控制壓縮空氣的先導式電磁閥，在氣體壓力不足的情況下，電磁閥是不能動作的。控制液壓油的電磁閥則屬于直動式，其直接通過線圈磁力拉動閥芯動作，即使沒有壓力，電磁閥仍然可以正常動作。同樣，電磁閥的線圈工作電壓也是交直流都有，可以根據需要選擇。有的電磁閥同樣可以手動操作。

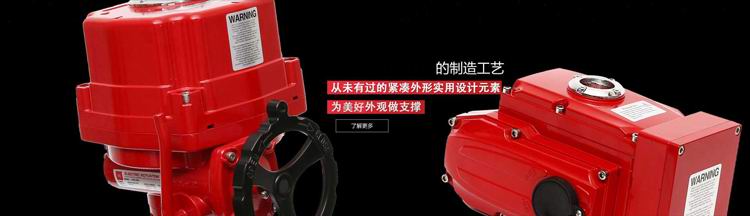

進口電動執行器
一、根據閥門類型選擇電動執行器
閥門的種類相當多，工作原理也不太一樣，一般以轉動閥板角度、升降閥板等方式來實現啟閉控制，當與電動執行器配套時首先應根據閥門的類型選擇電動執行器。
1．角行程電動執行器（轉角<360度）
電動執行器輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。
a）直連式電動執行器：是指電動執行器輸出軸與閥桿直連安裝的形式。
b）底座曲柄式電動執行器：是指輸出軸通過曲柄與閥桿連接的形式。
此類電動執行器適用于蝶閥、球閥、旋塞閥等。
2．多回轉電動執行器（轉角>360度）
電動執行器輸出軸的轉動大于一周，即大于360度，一般需多圈才能實現閥門的啟閉過程控制。
此類電動執行器適用于閘閥、截止閥等。
3．直行程（直線運動）
電動執行器輸出軸的運動為直線運動式，不是轉動形式。
此類電動執行器適用于單座調節閥、雙座調節閥等。
二、根據生產工藝控制要求確定電動執行器的控制模式
電動執行器的控制模式一般分為開關型（開環控制）和調節型（閉環控制）兩大類。
1．開關型（開環控制）
開關型電動執行器一般實現對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量進行精確控制。
特別值得一提的是開關型電動執行器因結構形式的不同還可分為分體結構和一體化結構。選型時必需對此做出說明，不然經常會發生在現場安裝時與控制系統沖突等不匹配現像。
a）分體結構（通常稱為普通型）：控制單元與電動執行器分離，電動執行器不能單獨實現對閥門的控制，必需外加控制單元才能實現控制，一般外部采用控制器或控制柜形式進行配套。
b）一體化結構（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可現實就地操作，遠程只需輸出相關控制信息就可對其進行操作。
2．調節型（閉環控制）
調節型電動執行器不僅具有開關型一體化結構的功能，它還能對閥門進行精確控制，從而精確調節介質流量。因篇幅有限其工作原理在此不作詳細說明。下面就調節型電動執行器選型時需注明的參數做簡要說明。
a）控制信號類型（電流、電壓）
調節電動執行器控制信號一般有電流信號(4～20mA、0～10mA)或電壓信號(0～5V、1～5V)，選型時需明確其控制信號類型及參數。
b）工作形式（電開型、電關型）
調節型電動執行器工作方式一般為電開型（以4～20mA的控制為例，電開型是指4mA信號對應的是閥關，20mA對應的是閥開），另一種為電關型（以4-20mA的控制為例，電開型是指4mA信號對應的是閥開，20mA對應的是閥關）。一般情況下選型需明確工作形式，很多產品在出廠后并不能進行修改。
c）失信號保護
失信號保護是指因線路等故障造成控制信號丟失時，電動執行器將控制閥門啟閉到設定的保護值，常見的保護值為全開、全關、保持原位三種情況，且出廠后不易修改。
進口電動執行器一般是用電機驅動減速裝置對閥門進行操作。對于開關型電動閥來說，只有開和關兩個位置，可以通過位置開關對電機的轉停進行控制。而調節型電動閥通過接受到的反饋信號，對流量進行控制，其狀態不止開關，可以停留在任何位置。
進口電動執行器的電源電壓交直流都有。因為使用電機驅動，所以電動閥是慢開慢關型。有的電動閥還有手動方式，在電動執行器出現故障時，可以手動操作。而電磁閥相對結構簡單，其通過線圈得電產生磁力來達到驅動開關閥門的目的。電磁閥屬于快開快關型閥門，其有直動式、先導式和分布直動式。電磁閥主要用來控制液體和氣體，如用來控制壓縮空氣的先導式電磁閥，在氣體壓力不足的情況下，電磁閥是不能動作的。控制液壓油的電磁閥則屬于直動式，其直接通過線圈磁力拉動閥芯動作，即使沒有壓力，電磁閥仍然可以正常動作。同樣，電磁閥的線圈工作電壓也是交直流都有，可以根據需要選擇。有的電磁閥同樣可以手動操作。
